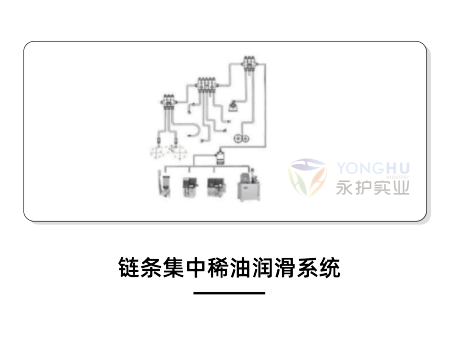

链条集中稀油润滑系统

该链条润滑系统由一台YH-MX3抵抗式集中稀油泵，连接管路、分油连接体、计量件及末端涂油毛刷组成。在室外时，润滑泵安装在密闭防护箱内。系统采用机械式定时控制。在系统通电时，每间隔一些时间（比如15min），系统润滑一次，润滑油量可调，间隔时间可在系统设计时选定。通常系统供电与链条运行连锁。系统具有低油位停机保护功能。

该系统润滑泵间歇工作，工作间歇时间及每次的打油量均可调整。润滑泵出来的高压润滑油，通过分油器到达4个出油口处。每个出油口均安装有计量件，保证了润滑油能够按预定量均匀地流出，通过毛刷涂刷在链条上。

YH-MX3润滑泵由微型同步电机通过内部齿轮减速机构，驱动泵装置的蜗杆、蜗轮、凸轮和连杆，使润滑泵泵体内的活塞克服弹簧力上升，油泵即处在吸油状态凑，

当泵装置凸轮逐渐转过最高点后，凸轮与蜗轮分离，泵体内的活塞在弹簧力作用下向下运动，此时吸油单向阀关闭，出油单向阀开启，泵体内的油剂开始从出油口排出。

润滑泵的机械定时周期，即供油时间与间歇时间是由减速同步电机的旋转数来决定的。润滑泵的排油量是由活塞运动行程来控制。

润滑效果良好

性能稳定

故障率低

结构紧凑

使用方便
